أسطح توجيه الطيران (Info)
أسطح توجيه الطيران (بالإنجليزية: flight control surfaces) الموجودة بالطائرة تسمح للطيار بالتعديل والتحكم بوضع ومسار الطائرة خلال رحلتها. فتنمية نظام فعال للتحكم بالطيران كان حاسما في دفع عملية تطوير الطائرات. فالمحاولات الآولى لتصميم الطائرات ذات الأجنحة الثابتة نجحت بتوليد مايكفي من رفع الطائرة من على الأرض. ولكن عندما ترتفع عاليا وتفقد السيطرة فالنتائج ستكون مأساوية. لذلك فتطوير أدوات التحكم الرئيسية ضروري لكي تبقي على رحلة الطيران ثابتة ومستقرة.
فالمقال هنا يصف أدوات التوجيه المستخدمة بالطائرات ذات الأجنحة الثابتة التقليدية. لأن الطائرات الأخرى التي تستخدم أجنحة ثابتة ولكن ذات تصاميم مختلفة قد تستخدم أدوات توجيه مختلفة ولكن تبقى المبادئ الأساسية نفسها لم تتغير.
الضوابط للطائرات الدوارة كالمروحية قد تنجز نفس الحركات خلال المحاور الثلاث للدوران، ولكن ستكون بطريقة مختلفة.

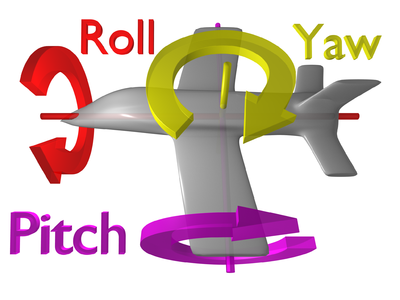

محاور الحركة
الطائرة تدور حول 3 محاور متعامدة على بعضها البعض ومتقاطعة عند نقطة مركز الثقالة للطائرة center of gravity CG). عند التحكم بالموقع والوجهة يجب على الطيار أن يكون قادرا على الدوران بالطائرة حول كل محور من تلك المحاور.
المحور العمودي
يمر المحور العمودي vertical axis خلال الطائرة من الأعلى للأسفل. والدوران حول ذلك المحور يسمى الانعراج YAW.فعندما يغير الانعراج الاتجاه فإن مقدمة الطائرة تتحرك يمينا أو يسارا. وسطح التوجيه الرئيسي لذلك الانعراج هو الدفة. ويعطي الجنيح تأثير ثانوي على الانعراج.
المحور الطولي
يمر المحور الطولي longitudinal axis حول الطائرة من المقدمة إلى المؤخرة. والدوران حول ذلك المحور يسمى التفاف أو التقلب ROLL أو تمايل الطائرة الجانبي BANK. التمايل يغير اتجاه اجنحة الطائرة مع أخذ الاعتبار قوة الجذب. لعمل التمايل الجانبي وذلك بواسطة زيادة الرفع لجناح وخفضه للجناح الآخر، فالفرق بالرفع يسبب التمايل للطائرة حول المحور الطولي. سطح التوجيه الرئيسي للتمايل الجانبي هو الجنيح. الدفة لها تأثير ثانوي على التمايل الجانبي.
المحور الأفقي
يمر المحور الأفقي أو الجانبي lateral axis خلال باع الجناح والدوران حول هذا المحور يسمى الانحدار PITCH. الانحدار يغير من اتجاه مقدمة الطائرة العمودي (أسفل أو أعلى). سطح التوجيه الرئيسي لذلك الانحدار هو الرافع. من المهم الإشارة بأن تلك المحاور تتأثر بتغير حركة الطائرة وأيضا بالنسبة لسطح الأرض، أي بمعنى لو أن الجناح الأيسر يكون متجها نحو سطح الأرض فإن المحور العمودي يكون موازيا لسطح للأرض بينما المحور الأفقي يكون عموديا عليها.
أسطح التوجيه الرئيسية
الأسطح الرئيسية للتوجيه (Main control surfaces) للطائرات ثابتة الأجنحة تكون مرتبطة بجسم الطائرة بمفاصل أو مشدودة بالأسلاك، لذلك يمكنها أن تتحرك فتغير من مجرى الهواء المار عليها، فهذا التغيير بحركة الهواء تسبب بقوة غير متوازنة تحرك الطائرة حول المحور المرتبط لذلك.
الجنيحات
يستخدم كابح الهواء -الذي يسمى أيضا باسم مثبط الطيران أو المثبط- في الطائرات ذات السرعة العالية لزيادة المقاومة. في الطائرات التجارية -كمثال- يكون المثبط على شكل سلسلة من الألواح فوق السطح العلوي من الجناح حيث ترتفع إلى الأعلى لعمل خلخلة على تيار الهواء، مما يرفع من المقاومة. يعتمد عدد الألواح وكذلك درجة التمدد على أنظمة الطيران التي تستخدمها، على سبيل المثال إن احتاج الطيار أن ينحدر بقوة دون زيادة في السرعة، فعليه أن يختار إعداد كوابح السرعة للتغيير المطلوب. في مثل هذه الحالة، تتمدد الواح المثبط ذلك لعمل أكفأ تقليل ممكن للسرعة دون زيادة في اجهاد الجناح. تشترك ألواح المثبطات التي على الأجنحة في الطائرات التجارية مع مساهمات الجنيح لتعزيز تحكم الالتفاف. فعند عمل تمايل إلى اليسار فإنه يستخدم الجنيحات وكذلك ألواح المثبط للجناح المتجه للأسفل. وتتشابه المثبطات الأرضية جوهريا مع المثبطات الجوية، عدا أنها تتمدد عند لمس المدرج، وتكون جميع ألواح المثبط في أقصى درجات تفريغ للرفع "lift dump". بعد الهبوط تتمدد المثبطات الأرضية وتفرغ الرفع المتولد من الأجنحة، مما يجعل حمل الطائرة ينتقل من الجناح إلى العجلات، والتي تكمل الجزء الأكبر من الكبح بعد الهبوط. ويساعد أيضا عاكس الدفع في عملية الكبح، الذي يعكس العادم الخارج من المحرك إلى الأمام، مما يقلل في سرعة الطائرة.
