صمام ملف (Info)
صمام ملف في الهندسة الكهربائية (بالإنجليزية: solenoid valve) هو صمام كهربائي يستخدم لتمرير أو أيقاف غاز أو سائل . ويتحكم في الصمام بواسطة تيار كهربائي يعمل على تشغيل الملف الذي يولد مجالا مغناطيسيا لفتح أو قفل يسر السائل أو الغاز: في حالة صمام يتحكم في مسار (سائل) له داخل ومخرج، فيمكن قفل أو فتح الصمام . وتوجد صمامات ثلاثية تتحكم في ثلاثة مسارات للسائل أو الغاز، المسار الداخل، ومساران ممكنان للخارج . ويمكن تشغيل صمامات متعددة المجاري .
يكثر استخدام صمام الملف لضبط تمرير السوائل . وهي تؤدي عملها لقفل تمرير سائل أو فتح وتمرير سائل أو معايرة سائل، أو توزيع وخلط سائل . وهي تعمل سريعا وبكفأة، صغيرة الحجم وتعمر طويلا، وتتوافق مع المواد التي تمررها، واستهلاكها للطاقة قليل.
طريقة عمله

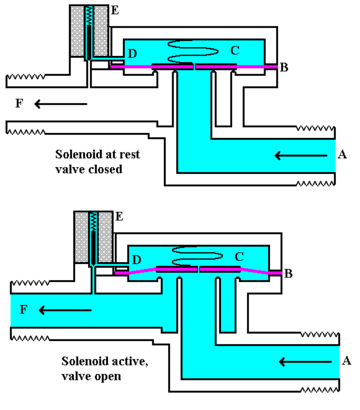

يبين هذا الشكل التركيب الرئيسي لصمام الملف. يبين الشكل العلوي حالة الصمام المغلق . يدخل ماء تحت ضغط مرتفع من الأنبوب A و يوجد غشاء B مرن يضغطه زنبرك من أعلى إلى أسفل . ويوجد في الغشاء فتحة صغيرة في وسطه تسمح بمرور جزء صغير من السائل إلى الغرفة C على الناحية المقابلة للغشاء بحيث يتساوي ضغط الماء على الناحيتين، ويبقى الغشاء مغلقا بسبب ضغط الزنبرك عليه .
يظل الممر D مغلقا بوساطة قضيب هو الجزء المتحرك من الملف E ويضغط عليه من أعلى لولب صغير . فإذا شغّل الملف عن طريق تمرير تيار كهربائي فيه وتولد قوة مغناطيسية، فيرتفع القضيب ويمر ماء من الغرفة C خلال الممر D إلى الخارج . فيقل بذلك الضغط في الغرفة C ويعمل ضغط الماء المدخل على رفع الغشاء ويفتح الفتحة الرئيسية للصمام . يمر الآن الماء من A إلى F.
وعند إزالة التيار الكهربائي من الملف يغلق الممر D ثانيا، وتضغط النزبرك عل الغشاء لاغلاق الصمام الرئيسي.
في بعض التصميمات الأخرى يعمل الملف مباشرة على الصمام، كما يستخدم أحيانا صمام صغير كهذا للتحكم في تشغيل صمام كبير .
