نبذه عن تاريخ ظهوره

ظهرت تطبيقات وحدات الطاقة الكهربية في مجال البناء في سبعينيات القرن الماضي. ان وحدات الطاقة الكهروضوئية ذات الإطار الالومينيومي تستخدم في المباني التي عادة ماتكون في مناطق نائية ولا تستطيع الوصول إلى شبكة الطاقة الكهربائية. وفي الثمانينيات، بدات الوحدة الكهروضوئية المضافة الي اسطح المباني في الظهور. هذه النظم الكهروضوئية عادة ماتكون مثبتة على الشبكة المتصلة بالمباني في المناطق التي توجد فيها محطات طاقة مركزية. في التسعينيات أصبحت منتجات بناءBIPV والمصممة خصيصا لادماجهامع غطاء البناء متاحة تجاريا.

المزايا

ان وحدات BIPV من الممكن ان تكون زاهية الألوان كمانها تاسر الانظار لدي رؤيتها. فاستخدام نظام الBIPV يؤدي الي تشييد مباني عصرية جميلة. فمرونة هذه الوحدات من الممكن ان تكون زخرا لخيال مهندسي المعمار ومن ثم فسوف ينتج عن ذلك مباني أكثر جمالا وفي الوقت ذاته صديقة للبيئة. ان هذا النظام يساعد علي تحسين صورة المبني وكذا يزيد من قيمته عند اعادة بيعه مرة أخرى. ومن هذه المميزات:

• وحدات الطاقة الكهروضوئية يمكن دمجها مع غطاءالبناء ما يسمى ب "الواجهة الغير مهواة "، سواء على المباني العامة مثل مجمعات المكاتب، ومباني الإنتاج، ومراكز التسوق، أو المدارس، وعلى المباني الخاصة مثل حدائق المنازل أو في الوحدات السكنية التي تشتمل على بلكونات. هذه الوحدات تحل محل المواد التقليدية في الابنية الجديدة وخلق أجواء معتدلة داخلها علي مدار السنة.
• ويتم استخدام خلايا الطاقة الكهروضوئية في الاجزاء الالخارجية للمبنى لتحل محل مواد البناء التقليدية وعمليات البناء. على سبيل المثال باستخدام نظام BIPV في التسقيف قد يحل محل التسقيف باستخدام المعدن والخشب أو باستخدام الواح الزفت التقليدية.
• باستخدام الخلايا الكهروضوئية لأنظمة المناور في مدخل القاعات، أو الباحات أو غيرها من الماكن، يمكن ان يحقق فائدة اقتصادية لنظام استخدام الطاقة الشمسية بالإضافة الي الحصول علي معلم مثير في تصميمه. وتتميز خلايا BIPV بان قدرتها علي الشفافية يمكن ان تتنوع حسب الرغبة، بحيث يمكن لهذه الوحدات توفير الظل أو أن تكون شبه شفافة.
• وهذه الخلايا يمكن أن تحمي ضد تقلبات الطقس، وتوفير الظل للحماية من أشعة الشمس وكذلك الحماية من الرياح والأمطار. وبسبب كونها مقاومة كهربائية لذا فيمكنها الحماية من البرق.
• عندما يكون الطقس باردا (أو حارا)، فان الوحدات التي لا تخضع للتهوية تعمل بمثابة عزل حراري من خلال بناء شطيرة من الوحدات نفسها ومن خلال طبقة الهواء التي تتخلل هذه الوحدات، وكذا من خلال امتصاص الأشعة التي يقوم بها السليكون البلوري وطبقة رقيقة الخلايا الشمسية. وهذا يعني أن مقدار قليل من الطاقة تهدر من فقدان الحرارة من الداخل، وخفض تكاليف التدفئة والحفاظ على درجة الحرارة في الداخل في الدرجة العادية.

أشكاله

أن وحدات بناءالطاقة الضوئية المتكاملة لها اشكال متعددة

• السقوف المسطحة
  • ان تثبيت طبقة رقيقة من الخلايا الشمسية المتكاملة لتسقيف غشاء البوليمر المرن هي الأكثر استخداما حتي الآن.
• الاسقف الضارية
  • وحدات على شكل بلاط سقفي متعدد.
  • الواح الطاقة الشمسية هي وحدات مصممة لتبدو وتعمل كالالواح العادبة في حين انها تشتمل على مرونة الخلايا الرقيقة.
  • هذه الاسقف تطيل من عمر الأسقف العادية حيث انها تقوم بحماية عملية العزل وكذلك الاغشية من الاشعة فوق البنفسجية وتردي نوعية المياه. فهو يقوم بذلك من خلال القضاء على عملية التكثيف وذلك لأن الندى يتم حجزه اعلي الغشاء السقفي.
• الواجهة

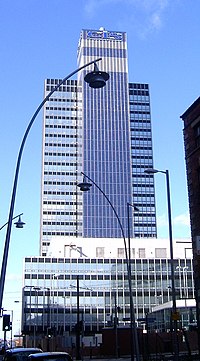

  • هذه الواجهات قد تكون مثبتة على المباني القائمة بالفعل مضفية على المباني القديمة شكل جديد بالكامل، هذه الوحدات التي تم تثبيتها على واجهة المبنى القائم من الممكن أن تزيد من معدل الطلب علي شراءالمبني وكذا تزيد من قيمته عند اعادة بيعه.
• تزجيج
  • الوحدات النصف شفافة يمكن استخدامها لتحل محل عدد من العناصر المعمارية التي عادة ما يدخل الزجاج اوبعض المواد المشابهة في تركيبها ومن امثلة ذلك النوافذ والمناور.

الخلايا الكهروضوئية الشفافة والشبه شفافة

تستخدم الألواح الشمسية الشفافة طلاء القصدير على السطح الداخلي للألواح الزجاجية للسماح للتيار بالخروج من الخلية. وتحتوي الخلية علي اكسيد التيتانيوم الذي يكون مطلي ب الصبغة الكهروضوئية.

ان هذه الوحدات قد أنتجت من قبل الشركة الأسترالية المحدودة للطاقة الشمسية ارتكس Ertex.

ان المعهد الوطني الياباني للتكنولوجياوالعلوم الصناعية المتقدمة (AIST) فضلا عن Konarka قد نجح في تطوير الخلايا الشمسية الشفافة التي تستخدم الاشعة فوق البنفسجية لتوليد الكهرباء ولكنها تسمح للضوء المرئي بالمرور من خلاله ومعظم الخلايا الشمسية التقليدية تستخدم الضوء المرئي والأشعة تحت الحمراء لتوليد الكهرباء. وعلي النقيض تستخدم الخلايا الشمسية المبتكرة حديثا الأشعة فوق البنفسجية. ان عملية تركيبها علي الأسطح قد تكون بصورة كبيرة إذا تم استخدامها بدلا من زجاج النوافذ التقليدية، أو وضعهافوق سطح الزجاج، مما يؤدي إلى مزيد من الاستخدامات المحتملة التي تستفيد من المهام المشتركة لتوليد الطاقة الكهربائية، والإضاءة والتحكم في درجة الحرارة. [22]

اسم آخر للخلايا الكهروضوئية الشفافة هو "الخلايا الكهروضوئية الشبه شفافة" (التي تنقل فقط نصف الضوء الذي يسقط عليها). وتتشابه كلا من الخلايا الكهروضوئية العضوية أو الغير عضوية في قدرة كلا منهما علي أن تكون شبه شفافة. على سبيل المثال، تقوم شركة سولرمير للطاقة بتطوير وحدات كهروضوئية عضوية سوف تطرح في عدة ألوان. وكذلك Grammer Solar تقوم بإنتاج وحدات شبه شفافة من هذه الخلايا.

البلاط السقفي والألواح الضوئية

طرحت بعض الحلول المتقدمة في السنوات القليلة الماضية. وعلى الارجح اكثرها شيوعا هو سقف القرميدPfleiderer " وTerra-Piatta الطاقة الشمسية" التي تنتجهاpfleiderer Dachziegelwerke GmbH والتي حازت علي جائزة التصميم الألمانية لعام 2002.

وتشمل المنتجات الأخرى

• سقف الوحدات متكاملة
  • }سقف الطاقة الشمسية SolarWorld"s Energy Roof
  • أنظمة الطاقة الشمسية السويسرية Megaslate
  • كيوسيراللطاقة الشمسية MyGen ميريديان
  • أحادي للطاقة الشمسية
  • الطاقة الشمسية Topray "جائزة الامم المتحدة البلو سكاي" سلاسل من سقوف الطاقة الشمسية
• اسقف القرميد والألواح مع الخلايا الشمسية:
  • نظام مصادر الطاقة الشمسية luma
  • أنظمة الطاقة الشمسية المبتكرة CSS
  • Solardachstein
  • نظم الطاقة اتلانتيس
  • الواح الطاقة الشمسية
  • بلاط الكهروضوئية الشمسية
• أغطية السقف بطبقة رقيقة من الخلايا الشمسية المثبتة علي الركائز المرنة أو المعادن
  • EnergyPeak
  • Alwitra
  • Corus Bausysteme GmbH
  • رينزينك

شؤون التصميم

يعتبرBIPV من اعظم الاختراعات الحديثة التي عرفها العالم ولكن مثل جميع مواد البناء دائما ما يكون هناك قضاياتتعلق بالمهندس المعماري، أو المنشئ، أو المهندس. عندما نفكر في استخدام نظام ال BIPV لمبنى معين لابد وان ناخذ في الاعتبار العوامل البيئية والبنائية وهذه العوامل يجب أن تؤخذ بعين الاعتبار خلال مراحل التصميم عندما يكون الهدف هو تحقيق أعلى قيمة ممكنة لنظام BIPV. ومن الاعتبارات الرئيسية لهذا التصميم الخاص بأنظمة الطاقة الشمسية هو الوصول إلى الطاقة الشمسية، ونظام التوجيه والسرعة، والخصائص الكهربائية، وتحجيم النظام.

• وصول الطاقة الشمسية - سقوط الأشعة الشمسية التي تصل إلى سطح الكهروضوئية في أي وقت معين، يحدد الناتج الكهربائي المحتمل لنظام BIPV.
• نظام التوجيه والسرعة—للوصول إلى أقصى حد ممكن من ناتج الطاقة الشمسية فان التوجه الفعلي لنظام BIPV وزاوية ميل المجموعة ينبغي ان تراعي الموقع الجغرافي لموقع البناء.
• الخصائص الكهربائية—الخصائص الكهربائية وثيقة الصلة بالوحدات أو المجموعات الكهروضوئية تتلخص في العلاقة بين التيار والجهد. كمية وكثافة الطاقة الشمسية تتحكم في التيار الكهربائي حيث ان درجة حرارة الخلايا الشمسية تؤثر على جهد الوحدات أو المجموعات الكهروضوئية. ان منحنيات وحدة التيار وفرق الجهد تمد المصممين مايحتاجونه من معلومات لتكوين أنظمة تستطيع ان تعمل للوصول الي نقطة الذروة المثلي للطاقة قدر المستطاع.
• نظام التحجيم—ان اختيار نوع BIPV وتحجيم نظام يشتمل علي ثلاثة عناصر رئيسية : احمال الطاقة، الاعتبارات الجمالية أو المعمارية، والعوامل الاقتصادية. لتحديد الطاقة المطلوبة بالنسبة لمعدل نظام BIPV للمبنى، ينبغي اولا تقييم المتطلبات الكهربائية للمبنى.

الحوافز

في بعض البلدان يتم تقديم حوافز اضافية اواعانات لبناء وحدات الطاقة الشمسية المتكاملة بالإضافة إلى توفير قائمة من الرسوم الجمركية لأنظمة الطاقة الشمسية القائمة بذاتها. منذ شهر يوليو لعام 2006 عرضت فرنسا أعلى حافز لBIPV وكان ذلك مساويا للقسط الضافي لليورو الذي يقدر ب 0.25/kWh يورو يتم دفعها بالإضافة إلى 30 سنتا للأنظمة الكهروضوئية. هذه الحوافز تقدم في شكل ضريبة يتم دفعها لتغذية الشبكة الكهربائية.

الاتحاد الأوروبي

• فرنسا +يورو 0.25كيلو واطساعة
• ألمانيا—يورو السابق 0,05 / كيلوواط ساعة المكافاة الأولية انتهت في عام 2009
• إيطاليا + يورو 0.04-0.09 كيلوواط ساعة
• أسبانيا، مقارنة مع البناء الغير مثبت فانها تستقبل28،00 € / كيلوواط ساعة (الثالثة 1578/2008) :
  • <= 20 كيلوواط، 34,00 € المائة للكيلووات / ساعة
  • > 20 kW : 31,00 € المائة للكيلووات / ساعة

الولايات المتحدة

• الولايات المتحدة—تختلف حسب الولاية. راجع قاعدة بيانات حوافز الدولة لمصادر الطاقة المتجددة والكفاءة لمزيد من التفاصيل. http://www.dsireusa.org/

الصين

بالإضافة إلى الإعلان عن برنامج للإعانة مشاريع BIPV مارس 2009 بتقديم RMB20/watt لأنظمة BIPV وRMB15/watt لأنظمة سطح المبنى، مؤخرا كشفت الحكومة الصينية النقاب عن برنامج دعم الطاقة الضوئية "المشروع التجريبي غولدن صن." برنامج الدعم يهدف إلى دعم وتطوير توليد الكهرباءعن طريق الطاقة الكهروضوئية وكذلك الاستغلال التجاري للتكنولوجيا الكهروضوئية. وقد اعلن كل من وزارة المالية، وزارة العلوم والتكنولوجيا والمكتب الوطني للطاقة عن تفاصيل هذا البرنامج في تموز / يوليو 2009 ان المشاريع المؤهلة والخاصة بتوليد الكهرباء عن طريق الأنظمة الكهروضوئية بما في ذلك الاسطح وBIPV يحق لهم الحصول على إعانة مالية تعادل 50 ٪ من الاستثمارات الإجمالية لكل مشروع، بما في ذلك البنى التحتية المرتبطة بها والتي انتقلت إليها تباعا. اما بالنسبة للمشاريع المستقلة خارج الشبكة في مناطق نائية سوف تكون مؤهلة للحصول على إعانات تصل إلى 70 في المئة من اجمالي الاستثمارات في منتصف شهر نوفمبر، اختارت وزارة المالية الصينية 294 مشروعا باجمالي 642 ميجاوات التي تصل إلى ما يقرب من 20 مليار يوان (3 مليار دولار) في تكاليف خطة الدعم لتعزيز إنتاج الدولة للطاقة الشمسية.
