هوائي قفصي (Info)
هوائي قفصي (بالإنجليزية: Cage aerial) هو هوائي راديو يتكون من عمود وعدة أسلاك متوازية حوله وموازية له. ومن ميزات الهوائي القفصي إمكانية تثبيته على الأرص بحيث يمكن استخدامه لأغراض أخرى للاستقبال والإرسال والاتصالات وعلى الأخص لهوائيات التردد العالي والعالي جدا تردد جد عالي و تردد فائق العلو.
يبلغ ارتفاع القفص نفسه 1/4 طول الموجة المرسلة، ويعلوه عمود بث. فيكون أقل ارتفاع للهوائي 150 متر، منها 75 متر لعمود البث و 75 متر لقفص الهوائي.
مثال : إذا كان تردد الإرسال 1000 كيلوهيرتز فتكون طول الموجة 300 متر. فيكون أقل ارتفاع للهوائي 150 متر، منها 75 متر لعمود البث، و75 متر لقفص الهوائي. مضافا إليها عدة أمتار سفلى معزولة بحيث تمنع تلامس الأشخاص المباشر بأسلاك الهوائي فيصاب الشخص بضرر حيث تحمل الأسلاك جهدا مترددا عاليا (تردد عالي).
صور لهوائيات قفصية

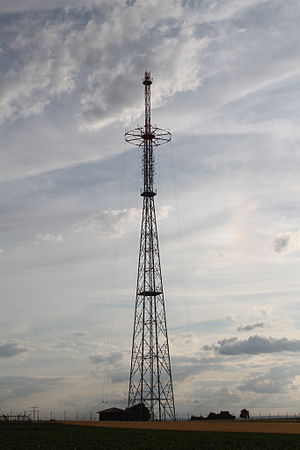

Sendeturmspitze mit rotem Ringausleger und acht vertikalen Reusenseilen
Fuß des Sendeturms, wo die acht vertikalen Reusenseile gespeist werden.
Kurzwellen-Quadrantantenne aus zwei horizontalen Käfigreusen
Kurzwellen-Reusenantenne des Bodenseesenders
geknickte Flachreuse an der linken Seite des Sendemasts
